アイテムコード: TS30359-06P-11-3
説明: Molex MX150 マットシール交換用コネクタ、6 極、グリーン、ロック設計
ブランド: TSCN
応用: 自動車、電力、信号、電線間:
シリーズ: Molex MX150 マットシール交換用コネクタ
サービス: OEM/ODM
サンプル: 無料でテスト提供しても大丈夫です
取引条件: EXW、FOB、CIF
MOQ: 1000個

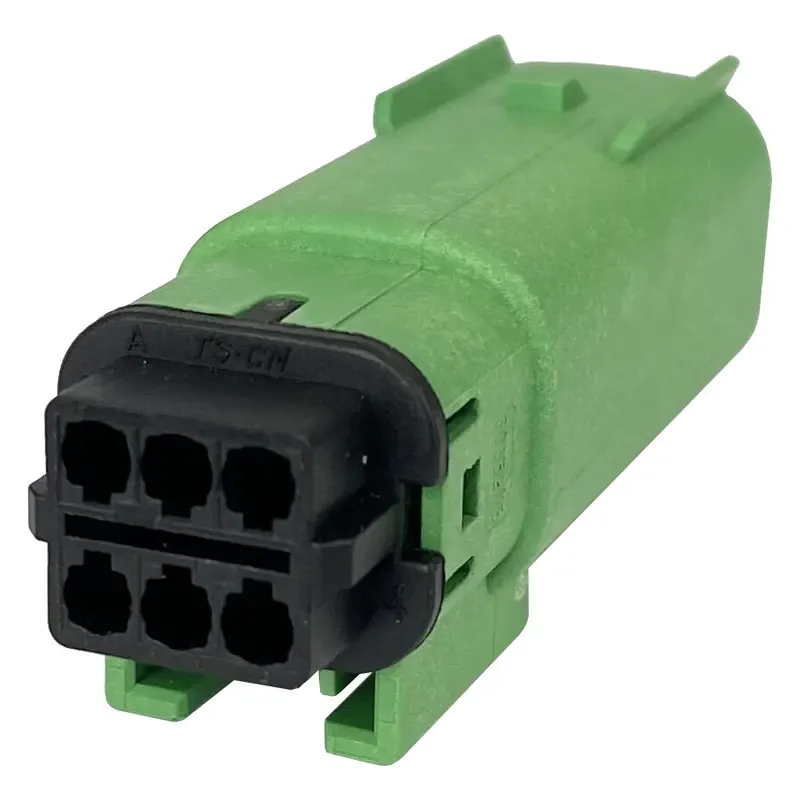

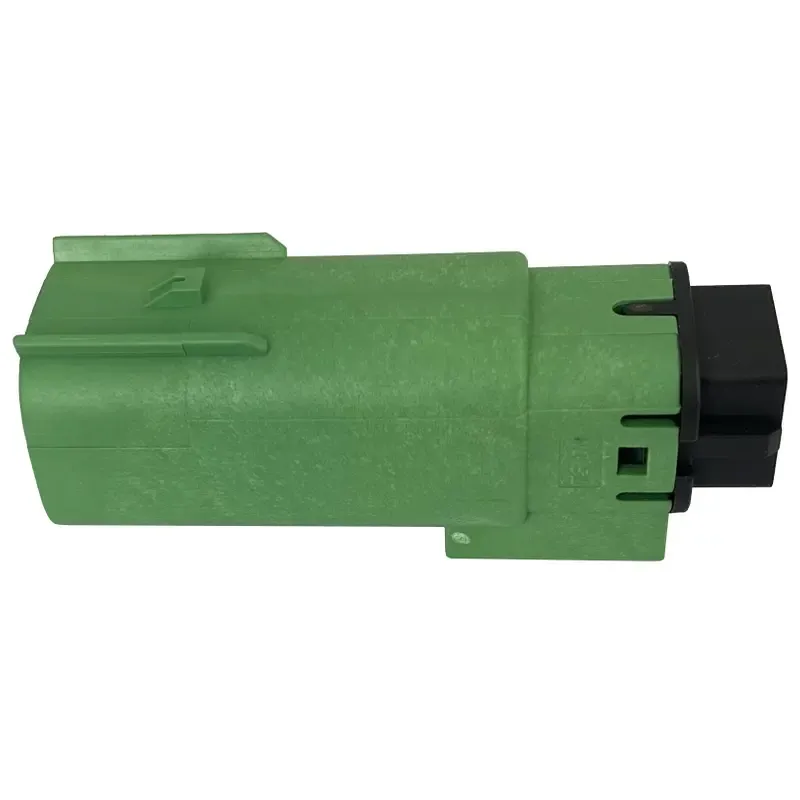

6ピン オス グリーン 車載用 MX150 マットシール コネクタ – TS30359-06P-11-3 (キー D、33482-3604 の代替品)
33482-3604 コネクタに代わる耐久性と高性能の代替品を求めるエンジニアやメーカーにとって、TS30359-06P-11-3 は、コンパクトな MX150 マットシール設計で精度と信頼性を提供します。鮮やかな緑色のこの 6 ピン オス ハウジングは Key D 構成を備えており、正しい極性を保証し、複雑な自動車および海洋配線システムでの誤嵌合を防ぎます。復元力を重視して設計されており、振動、湿気、熱ストレスが常に課題となる車両や機器における安全な信号と電力の伝送をサポートします。
TS30359-06P-11-3 は Key D 設計を特徴とし、互換性のあるコネクタのみを嵌合できるようにすることで誤接続を防止する重要な機能です。この極性は、最新の車両インフォテインメント、エンジン管理、船舶ナビゲーション システムなど、同様のサイズの複数のコネクタが使用される複雑なハーネス アセンブリでは不可欠です。緑色のハウジングにより瞬時に視覚的に識別できるため、組み立てエラーが減り、現場でのメンテナンスやトラブルシューティングが簡素化されます。
PBT+GF15% または PA66+GF30% で製造されたこのコネクタ ハウジングは、優れた機械的強度と耐熱性を実現します。これらのガラス強化素材は、自動車、船舶、オフロード環境で一般的な、エンジン熱、紫外線、塩水、油、洗浄溶剤への継続的な曝露に耐えます。その結果、繰り返しの熱サイクルや機械的ストレス下でも、長年の使用にわたってその形状、位置合わせ、およびシールの完全性を維持するコネクタが実現しました。
MX150 マットシール構造により、コネクタをエラストマー シーリング マットまたはガスケットと一緒に使用できるようになり、湿気、ほこり、汚染物質に対する堅牢なバリアが形成されます。このため、TS30359-06P-11-3 は、ボンネット下のセンサー、屋外照明、船舶用制御パネル、泥や濡れた状態で動作する実用車両など、環境シールが重要な用途に最適です。密閉された端子とバックシェルで適切に組み立てられた場合、要求の厳しい運用環境に適した高レベルの侵入保護 (IP) を実現します。
一般的な用途には次のようなものがあります。
工場出荷時のオーディオおよび通信システムの OEM 33482-3604 コネクタの交換
エンジンセンサー、ECUインターフェース、トランスミッション制御用の信頼性の高いハーネスの構築
ヨットや船舶にナビゲーションおよびエンターテイメント システムを統合する
過酷な屋外条件にさらされるUTV、ATV、農業機械の配線
産業用オートメーションおよび制御キャビネットにモジュール式の密閉ジャンクションを作成
標準的な圧着端子や挿入ツールとの互換性により、既存の生産ラインや修理ワークフローへのスムーズな統合が保証されます。
ハウジングは、優れた導電性、バネ力保持力、耐食性で知られる銅合金、真鍮、リン青銅で作られた端子を受け入れるように設計されています。これらの特性により、高周波オーディオ回路と低電圧デジタル制御システムの両方において、低い接触抵抗、最小限の信号損失、および長期的な信頼性が保証されます。
カスタムブランディング、パッケージング、専用金型開発など、包括的なOEM/ODMサービスを提供しています。プライベート ラベルのコネクタが必要な場合でも、特定のアプリケーション向けに修正されたバージョンが必要な場合でも、当社のエンジニアリング チームは、お客様のパフォーマンスとコンプライアンス要件を正確に満たすカスタマイズされたソリューションをサポートします。
すべての TS30359-06P-11-3 ユニットは、IATF 16949、ISO14001、および RoHS 認定プロセスに基づいて製造されています。各バッチは、寸法精度、キャビティの位置合わせ、材料の一貫性、視覚的欠陥について 100% 検査を受け、完璧なコネクタのみが出荷されることを保証します。この厳格な品質管理は、安全性が重要な高性能システムの信頼性を維持するために不可欠です。
最小注文は 1,000 個、納期は 2 ~ 15 日で、ラピッドプロトタイピング、サンプルテスト、大量生産をサポートします。当社の効率的な製造および物流ネットワークは、世界中の販売代理店、システム インテグレーター、OEM にタイムリーな対応を保証します。
Zhejiang Tongsheng Electronic Co., Ltd. (TSCN) は、自動車、船舶、産業用アプリケーション向けの高信頼性電気コネクタの大手メーカーです。精密エンジニアリング、先端材料、顧客主導のイノベーションを組み合わせることで、当社は最も過酷な条件でも機能する製品を提供し、耐久性があり、費用対効果が高く、準拠した接続ソリューションをエンジニアや技術者に提供します。

当社はモレックスの交換部品を多数取り揃えております。お問い合わせの際は、元の資料番号をお送りください。この MX150 マットシール型メス コネクタ シリーズは、当社の 2022 年設計製品です。多くのお客様が当社に注文し、ワイヤーハーネスに使用しています。現在、ブラック、グレー、グリーン、ブラウンの 4 つのカラー バージョンがあります。この製品シリーズは、4、6、8、12、16、20 ピンで利用可能です。必要に応じて、端子および嵌合オスハウジングも提供されます。
MX150 シールド コネクタ システムは、自動車および商用車の幅広いアプリケーションと互換性があります。効率的な電力と信号の伝送を提供し、さまざまなコンポーネントとシステム間のシームレスな通信を可能にします。コネクタ システムの最大 22.0A の電流定格により、効率的な電力供給が保証され、現代の車両の厳しい要件をサポートします。
さらに、MX150 密閉型コネクタ システムは、コンパクトで人間工学に基づいた設計を特徴としており、取り付けとメンテナンスが簡単です。その堅牢な構造と密閉特性により、ほこり、水、その他の汚染物質から保護され、困難な環境でも信頼性の高い動作が保証されます。
全体として、USCAR インターフェイスを備えた Molex MX150 密閉型コネクタ システムは、自動車および商用車のアプリケーションにおける電源および信号接続の信頼できるソリューションです。その高い電流定格、耐久性、互換性により、厳しい業界の要件に理想的な選択肢となります。
写真にある当社のコネクタと比較して、お使いのコネクタが一致していることを確認してください。不明な場合は、「商品のお問い合わせ」をクリックして、コネクタまたは差し込まれている部品の写真を添付してください。できるだけ早く確認させていただきます。
必要なコネクタが見つかりませんか? mandy@tscn.com.cn まで電子メールをお送りください。探してみます。
